CITIZEN MIYANO
BND-64 SY2
Die CITIZEN MIYANO BND-64 SY2 kombiniert Verlässlichkeit und Flexibilität im Kurzdrehen, liefert kosteneffiziente Lösungen und stärkt die Wettbewerbsfähigkeit nachhaltig.
Marke:
Citizen Miyano
Bearbeitungsverfahren:
Kurzdrehen
Standort:
Newemag AG

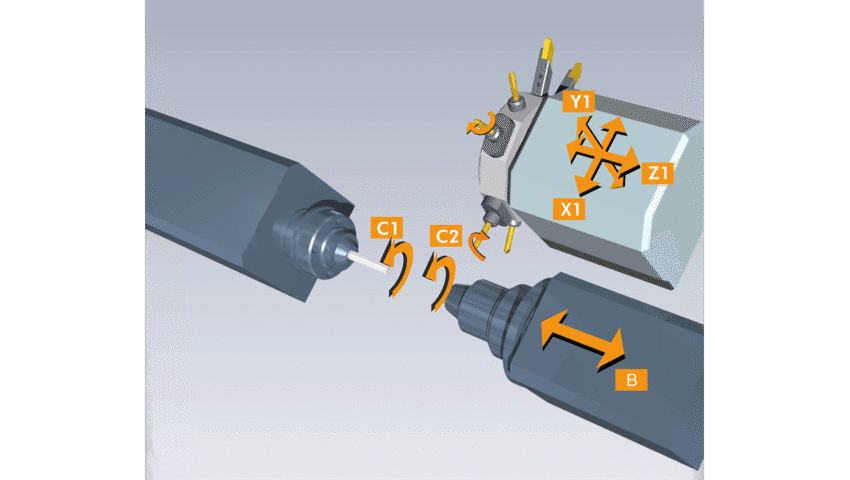

Das Drehzentrum Citizen Miyano BND-64 SY2 ist mit einem Werkzeugrevolver ausgerüstet. Dieser ist oben rechts im Bearbeitungsraum installiert. Alle Positionen können mit angetriebenen Werkzeugen bestückt werden. Mit der BND-64 SY2 kann mit 12 angetriebenen Werkzeugen gearbeitet werden. Die Hauptspindel und die Gegenspindel sind mit C-Achsen und der Revolver mit einer Y-Achse ausgerüstet. Dieses Maschinen-konzept erlaubt eine optimale Bearbeitung mit sehr geringen Stillstandzeiten. Hartdrehen ist mit dieser Maschine sehr gut möglich.
Vorteile
- Sehr kompakt mit 64 mm Durchlass
- Effiziente Produktion für Kleinserien
- Höhere Werkzeug-Standzeiten
Technische Fakten
- Stangen-Ø Hauptspindel 64 mm
- Stangen-Ø Gegenspindel 26 mm
- Drehzahl Hauptspindel 4'000 U/Min.
- Drehzahl Gegenspindel 5'000 U/Min.
- X-Achse (Revolver) 175 mm
- Y-Achse (Revolver) +40 / -35 mm
- Z-Achse (Revolver) 435 mm
- B-Achse (Gegenspindel) 530 mm
- Anzahl Werkzeuge 1 Revolver à 12 Stationen
- Angetriebene Werkzeuge Total 12 Stationen
- Drehzahl 6'000 U/Min.
- Steuerung Fanuc 0i-TD
