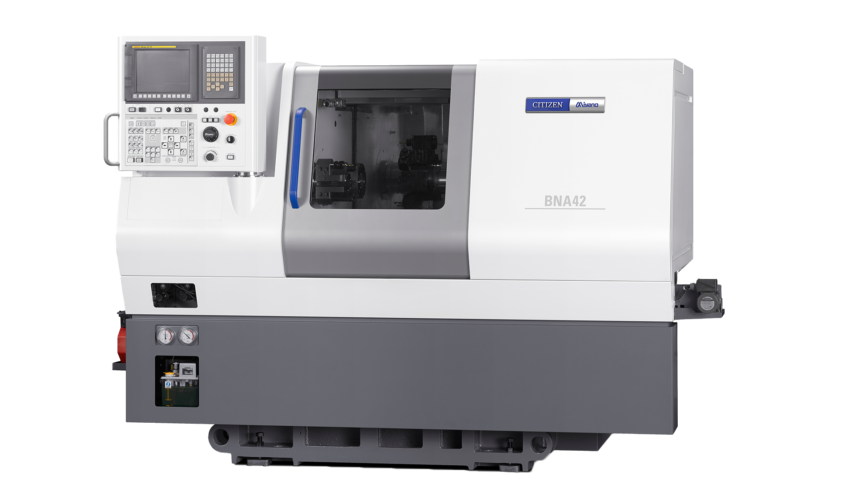

CITIZEN MIYANO
BNA-42 DHY3
La CITIZEN MIYANO BNA-42 DHY3 marque la voie vers une production d'avenir en tournage court, renforce la rentabilité par l'efficacité et des solutions innovantes.
Marque:
Citizen Miyano
Procédés d'usinage:
Tour à poupée fixe
Le site:
Newemag AG
Le tour Miyano BNA-42 DHY3 est composé d’une tourelle principale à 8 positions indexable par ½ position. Toutes les positions peuvent être équipées d’outils motorisés. La broche principale ainsi que la contre-broche sont équipées d’un axe C. La version DHY2 comporte un axe Y et une tourelle de reprise supplémentaire. La BNA-42 DHY3 marie la grande rigidité et la précision. La forte réduction des temps morts conduit à des temps de production et de cycle raccourcis. Avec cette machine un usinage dur est possible.
Les avantages
- Compact pour une haute valeur ajoutée efficace
- Rigidité et haute stabilité
- Usinage de pièces complexe
Données techniques
- Ø du passage broche principale 42 mm
- Ø du passage contre-broche 34 mm
- Vitesse de broche principale 6'000 t/min
- Vitesse de contre-broche 5'000 t/min
- Axe X1 (tourelle) 140 mm
- Axe Y1 (tourelle) +/- 35 mm
- Axe X2 (contre-broche) 310 mm
- Axe Z1 (tourelle) 235 mm
- Axe X2 (contre-broche) 140 mm
- Axe Z2 (contre-broche) 360 mm
- Nombre d'outils 1 tourelle à 16 positions, 1 tourelle à 6 positions
- Positions motorisés 8
- Nombre des tours 5'000 t/min
- Commande Fanuc 0i-TF
