CITIZEN MIYANO
BNE-51 MSY

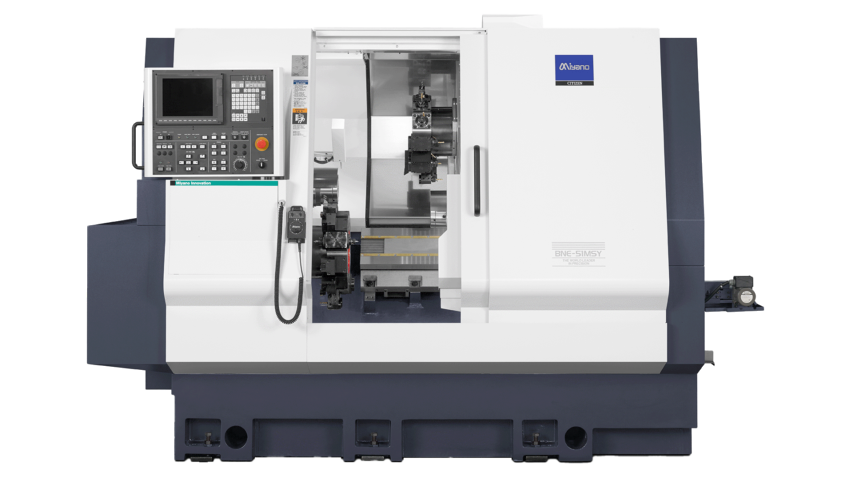

La CITIZEN MIYANO BNE-51 MSY offre une solution visionnaire pour les applications de tournage court, alliant efficacité et haute précision.
Marque:
Citizen Miyano
Procédés d'usinage:
Tour à poupée fixe
Le site:
Newemag AG

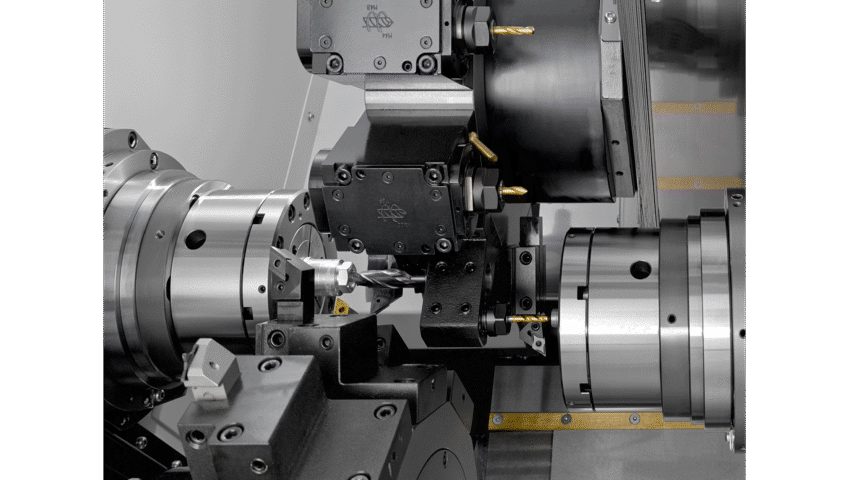

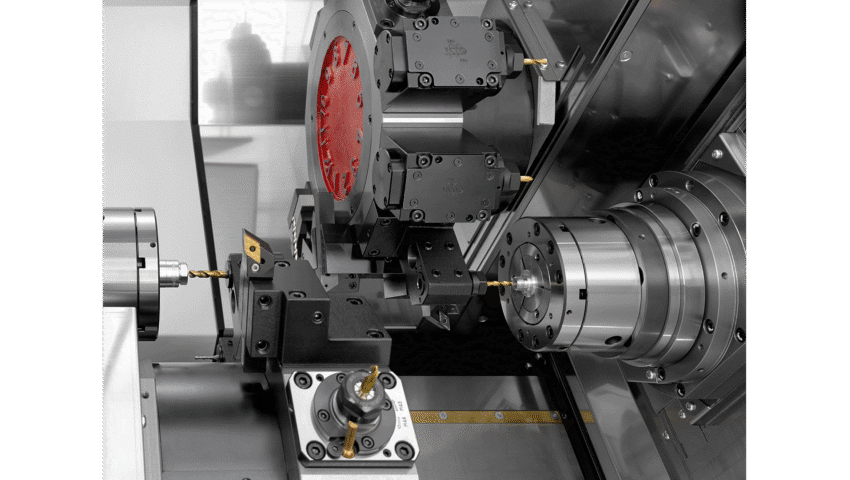

La Miyano BNE-51 MSY est muni de deux revolvers. Un revolver est installé en haut et un autre en bas dans la zone d’usinage. Toutes les positions sont équipées avec des outils entraînés. Il est possible de travailler avec 24 outils entraînés sur ce centre de tournage.

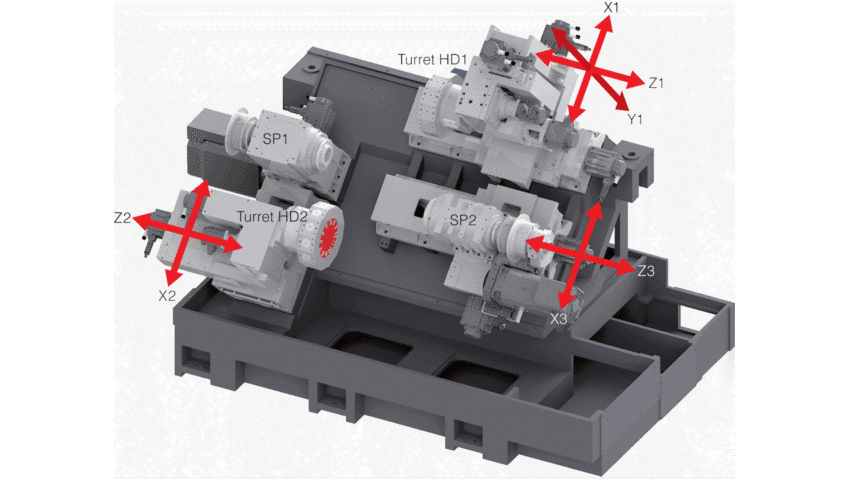

La broche principale et la contre broche sont équipés d’axes C et la tourelle en haut est munie d’un axe Y. La BNE-51 MSY possède l'axe X3 sur la contre-broche. Cette axe supplémentaire permet un usinage jusqu'à 3 copeaux simultanés.
Les avantages
- Haute flexibilité et polyvalence via les 2 tourelles 12 positions
- Rigidité et haute stabilité
- 3 copeaux simultanés
Données techniques
- Ø du passage broche principale 51 mm
- Ø du passage contre-broche 51 mm
- Vitesse de broche principale 5'000 t/min
- Vitesse de contre-broche 5'000 t/min
- Axe X1 (tourelle supérieure) 195 mm
- Axe Y1 (tourelle supérieure) +/- 40 mm
- Axe Z1 (tourelle supérieure) 380 mm
- Axe X2 (tourelle inférieure) 195 mm
- Axe Z2 (tourelle inférieure) 175 mm
- Axe X3 (contre-broche) 155 mm
- Axe Z3 (conte broche) 450 mm
- Nombre d'outils 2 tourelles à 12 positions
- Positions motorisés 24 positions
- Nombre des tours 6'000 t/min
- Commande Mitsubishi M730
