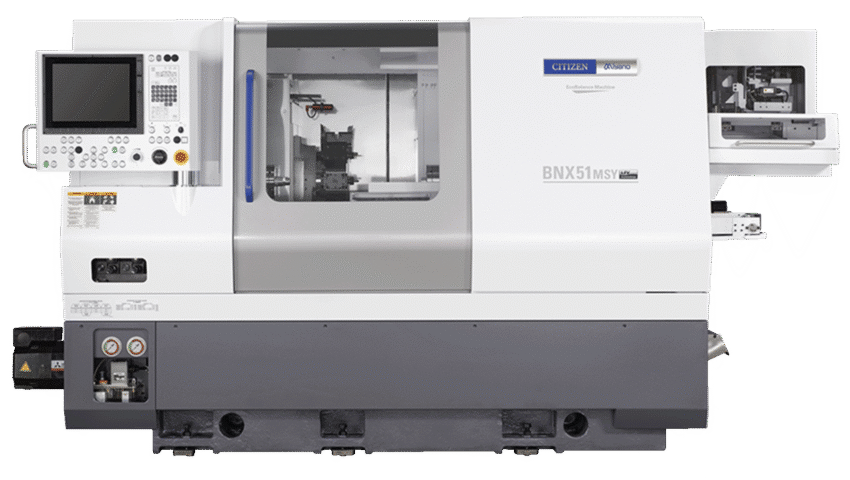

Citizen Miyano
BNX-51 MSY2
La CITIZEN MIYANO BNX-51 MSY2 combine fiabilité et flexibilité en tournage court, fournit des solutions rentables et renforce durablement la compétitivité.
Marque:
Citizen Miyano
Procédés d'usinage:
Tour à poupée fixe
Le site:
Newemag AG

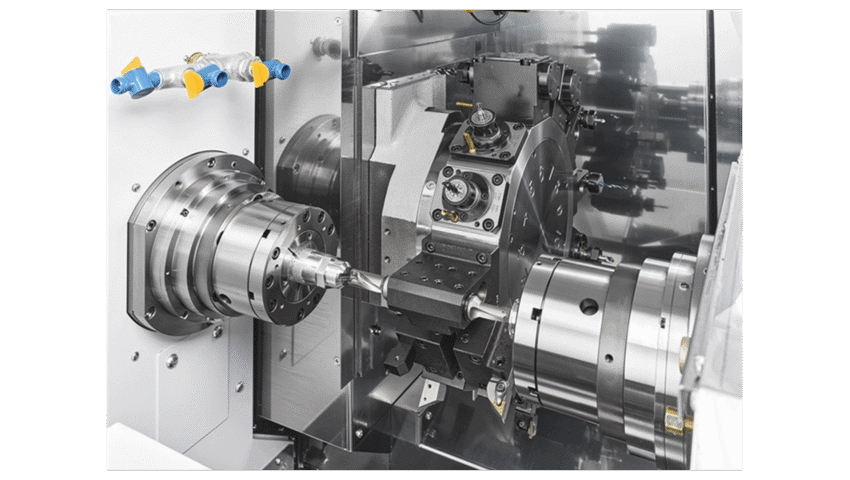

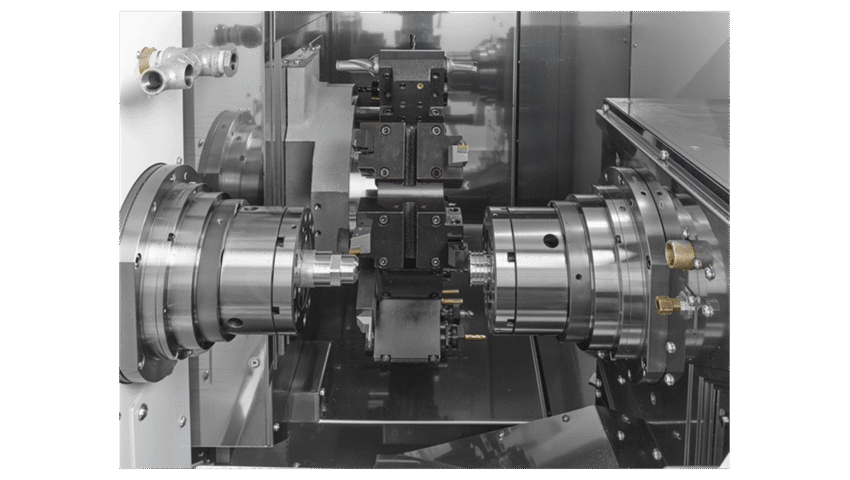

La BNX-51 MSY2 est équipé d'une broche principale et d'une contre-broche, d'une tourelle à 12 stations avec axe Y. La conception compacte permet un usinage superposé grâce à la commande de synchronisation entre les groupes de commande d'axes. Ceci est rendu possible par l'extension de la broche de prélèvement avec un axe X supplémentaire. Les glissières spécialement développées et la technologie LFV (Low Frequency Vibration Cutting) minimisent les perturbations dues aux copeaux et garantissent une production stable.
Les avantages
- Compact pour une haute valeur ajoutée efficace
- Rigidité et haute stabilité
- Usinage de pièces complexe
- Usinage superposé possible
Données techniques
- Ø du passage broche principale 51 mm
- Ø du passage contre-broche 51 mm
- Vitesse de broche principale 5'000 t/min
- Vitesse de contre-broche 5'000 t/min
- Axe X1 (tourelle) 168 mm
- Axe Y1 (tourelle) +/- 40 mm
- Axe Z1 (tourelle) 349 mm
- Axe X2 (contre-broche) 88 mm
- Axe Z2 (contre-broche) 650 mm
- Nombre d'outils 1 tourelle à 12 positions
- Positions motorisés 12
- Nombre des tours 6'000 t/min
- Commande Mitsubishi M820 LHC
