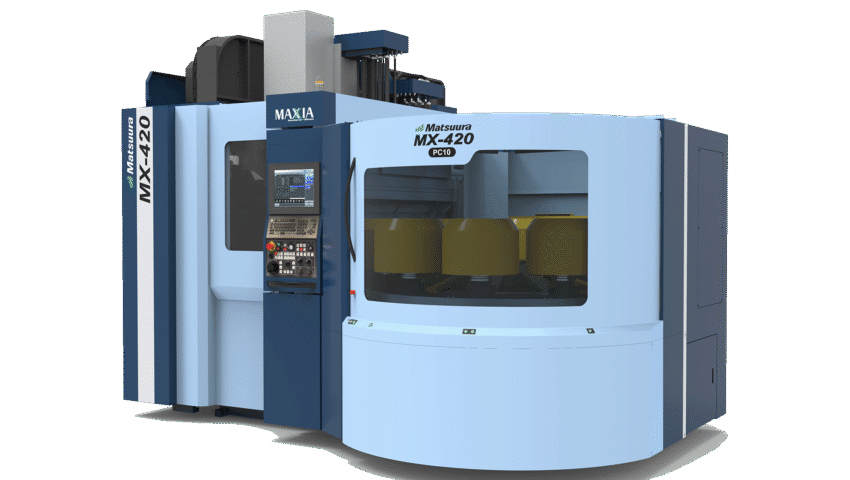

MATSUURA
MX-420 AVEC
système de palettes PC10
Votre machine «d'entrée de gamme» pour l'usinage 5 axes, y compris l'automatisation pour un usinage haute performance précis et fiable dans un espace réduit.
Marque:
Matsuura
Procédés d'usinage:
Fraisage à 5 axes
Le site:
Newemag AG
Le centre d'usinage 5 axes vertical MX-420 est adaptés pour l'usinage de pièces de max. taille de Ø 330 x H 300 mm et un poids de jusqu'à 80 kg. La MX-420 est équipé avec un système de palettes jusqu'au 10 palettes. Conjointement avec le magasin d'outils avec 90 stations d'outils, le MX-330 est conçu de manière optimale pour une production à faible main-d'œuvre. L'usinage simultané sur 5 axes facilite la fabrication de pièces complexes avec moins de moyens de production. La machine a une disponibilité technique de plus de 98%.
Les avantages
- Machine "d'entrée de gamme" pour l'usinage 5 axes et l'automatisation
- Flexible et bien adapté à un large éventail de tâches
- Un large éventail de possibilités d'automatisation
- Une simple production à faible intensité de main-d'œuvre
- Fonctionnement simple
- La production en flux tendu
Données techniques
- Données techniques MX-420 Données techniques MX-420
- Dimensions des pièces Ø 420 x H 300 mm
- Course X 435 mm
- Course Y 465 mm
- Course Z 560 mm
- Course A -125° / +10°
- Course C 360°
- Vitesse de broche, t/min 15'000 / 20'000
- Porte-outils BT40
- Nombres de postes d'outils 30 / 60 / 90
- Commande Fanuc G-Tech 31i
- Données techniques système de palettes
- Nombre de palettes 10 pcs.
- Dimensions des palettes Ø 130 mm
- Champ de travail maximum Ø 420 x H 300 mm
- Charge par palette maximum 80 kg
- Surface de la palette 4 trous taraudés à M12 à M12
- Poids de la palette 5 kg
